Tomadas TAP
Solder Back

Distribuição eficiente sem perda de qualidade.

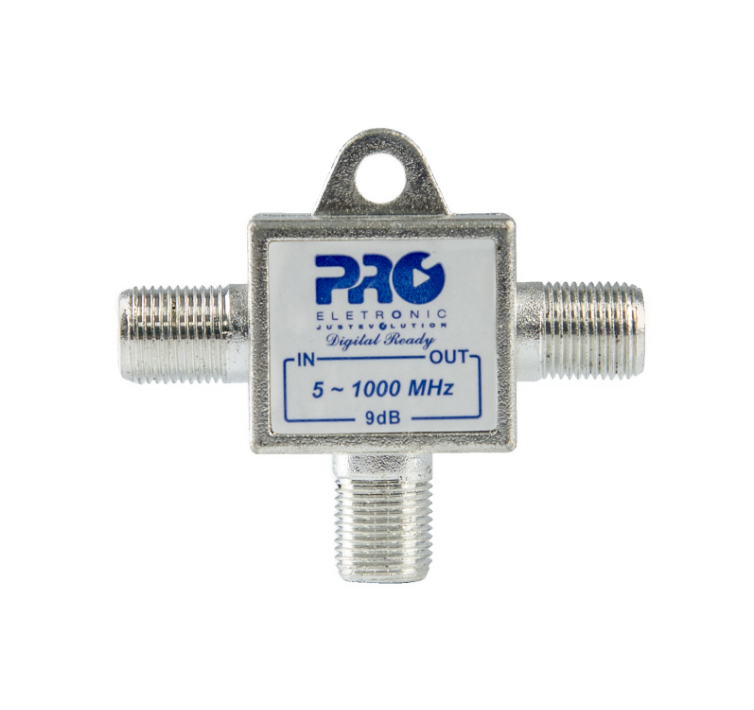

A linha PQTT é a solução Proeletronic em tomadas TAP blindadas para integração em prumadas de distribuição de sinal em sistemas coletivos de TV. Disponível em cinco valores de atenuação — 6, 9, 12, 16 e 20 dB —, oferece ao instalador a ferramenta certa para cada ponto da rede, garantindo o nível de sinal ideal em toda a extensão da distribuição. Com tecnologia Solder Back — blindagem aplicada diretamente na solda —, oferece proteção superior contra interferências eletromagnéticas, assegurando a entrega de sinal limpo, estável e de alta qualidade em cada ponto de derivação.

A escolha técnica para sistemas coletivos
Em instalações de sistemas coletivos — como condomínios residenciais, edifícios comerciais, hotéis, hospitais e redes de TV em ambientes corporativos —, a qualidade do sinal em cada tomada depende diretamente da precisão da atenuação em cada ponto da prumada. A escolha correta do valor de atenuação é determinante para o equilíbrio de nível em toda a rede:

6 dB — indicada para os primeiros pontos da prumada, onde o nível de sinal é mais elevado e a derivação precisa ser mínima para não comprometer os pontos seguintes.
9 dB — recomendada para pontos intermediários superiores, onde já é possível derivar uma parcela maior do sinal mantendo o equilíbrio da distribuição.
12 dB — ideal para posições intermediárias da prumada, equilibrando a derivação entre os pontos iniciais e finais da rede.
16 dB — indicada para derivações intermediárias avançadas, onde é necessário retirar parte significativa do sinal para alimentar o ponto de uso sem comprometer o nível residual.
20 dB — destinada aos últimos pontos da prumada, onde o nível de sinal remanescente exige derivação máxima para entrega adequada no ponto de uso.

Blindagem Solder Back — proteção onde mais importa
A tecnologia Solder Back diferencia a linha PQTT das tomadas TAP convencionais: a blindagem é executada na própria solda dos conectores, eliminando o principal ponto de entrada de ruídos e interferências externas. O resultado é um sinal mais limpo em toda a extensão da rede, com isolação entre saídas de 20 dB — valor que garante independência entre os pontos de derivação e evita que o sinal de uma saída interfira nas demais.

Desempenho em toda a faixa de frequência
Com resposta entre 5 e 1000 MHz e impedância de 75 Ohms — padrão universal em instalações de TV a cabo e antena coletiva —, toda a linha PQTT opera com estabilidade em toda a faixa de frequência utilizada pelos sistemas de distribuição de sinal analógico e digital, incluindo TV aberta, TV a cabo e sinal via satélite.

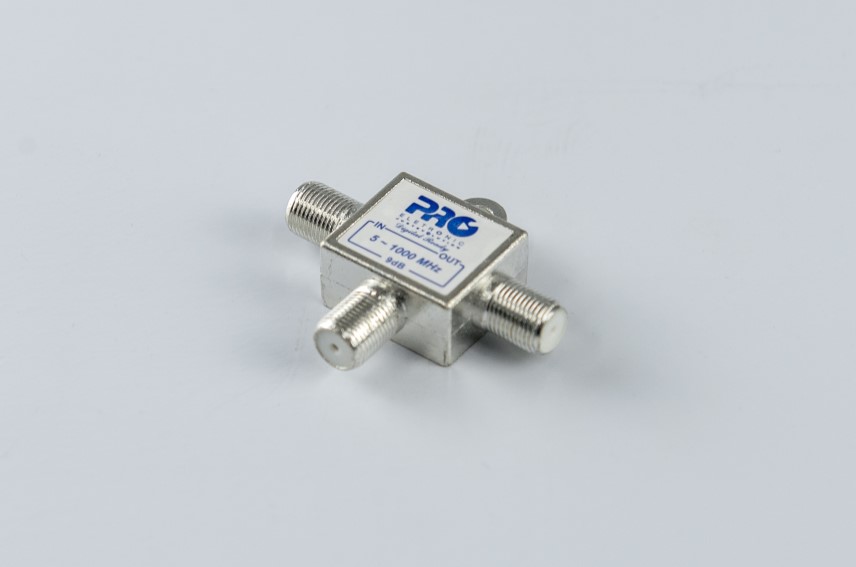

Compactas, leves e de fácil instalação. Projetadas para instalação em caixas de embutir padrão, com conectores Tipo F fêmea nas entradas e saída, garantindo conexão segura e compatível com os cabos e conectores mais utilizados nas instalações de sistemas coletivos no mercado brasileiro.
